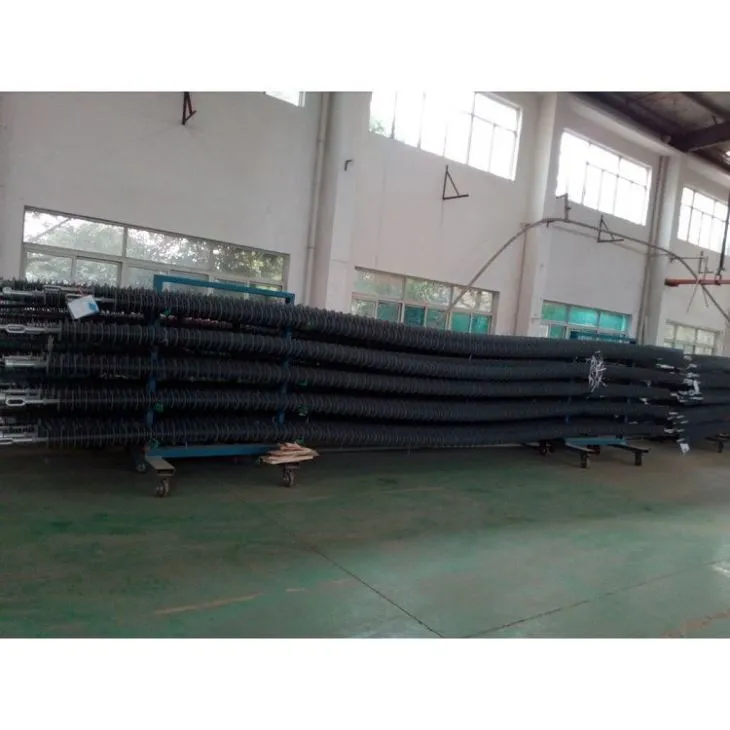

AC 1000kV Kompozytowy izolator długi pręt
projekt:
1000kV kompozytowy długi pręt izolator posiadają włókno szklane wzmacniające rdzeń pręta epoksydowego z wysokotemperaturową wulkanizowaną obudową z gumy silikonowej i ocynkowanymi ogniowo ocynkowanymi oczkami końcowymi.
AC 1000kV Kompozytowy izolator długi pręt dane techniczne:
model | Ocena dodana | określony | struktura | Minimalna odległość łuku suchego | minimum | Impuls błyskawicy | Częstotliwość mokrej mocy |
(kV) | (kN) | (mm) | (mm) | (mm) | ≥(kV) | ≥ (kV) | |
FXBW-1000/160(180) | 1000 | 160(180) | 9500±50 | 9150 | 27500 | 2400 | 1300 |
| FXBW-1000/210(240) | 1000 | 210(240) | 9500±50 | 9150 | 27500 | 2400 | 1300 |
| FXBW-1000/300 | 1000 | 300 | 9500±50 | 9115 | 27500 | 2400 | 1300 |
| FXBW-1000/400(420) | 1000 | 400(420) | 9500±50 | 9075 | 27500 | 2400 | 1300 |
| FXBW-1000/530(550) | 1000 | 530(550) | 9500±50 | 8975 | 27500 | 2400 | 1300 |
| FXBW-1000/160(180)-S | 1000 | 160(180) | 9800±50 | 9200 | 27500 | 2400 | 1300 |
| FXBW-1000/210(240)-S | 1000 | 210(240) | 9900±50 | 9200 | 27500 | 2400 | 1300 |
| FXBW-1000/300-S | 1000 | 300 | 9900±50 | 9120 | 27500 | 2400 | 1300 |
| FXBW-1000/400(420)-S | 1000 | 400(420) | 9900±50 | 9050 | 27500 | 2400 | 1300 |
FXBW-1000/530(550)-S | 1000 | 530(550) | 10000±50 | 8950 | 27500 | 2400 | 1300 |
Test fabryczny (FAT):
Test Standard dla izolatorów długich prętów:IEC61109 Izolator zawieszenia i napięcia do prądu przemiennego o napięciu znamionowym większym niż 1000V — definicja ogólna, metody badań, kryteria akceptacji i norma korporacyjna.
Przykładowe testy (wybrane losowo)
Weryfikacja wymiarów (w tym wysokość konstrukcji, odległość łukowatego, odległość pełzania)
Weryfikacja łączników końcowych
Test powlekania ocynkowanego ogniowo
Test obciążenia mechanicznego i test szczelności interfejsu między łącznikami końcowymi a obudową izolatora oraz test wytrzymywania 100% SML, 1 min
Rutynowe badania (bada się każdy izolator)
Badanie wzrokowe
Test obciążenia rozciągającego
AC 1000kV Kompozytowy izolator długi prętaplikacja:
