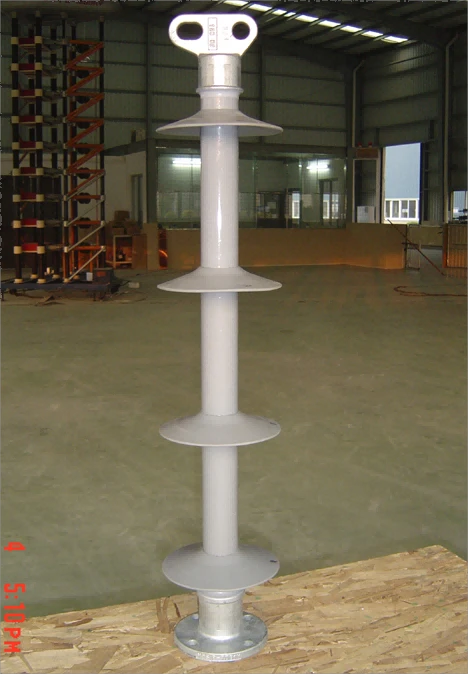

Izolatory silikonowe do linii wysokiego napięcia do podstacji

Ten typ liniowego izolatora słupkowego pełni tę samą funkcję co izolator kompozytowy wiszący, ale jego konstrukcja jest zupełnie inna, oferując różnorodne konfiguracje dostosowane do różnych zastosowań. W rzeczywistości tradycyjne izolatory kompozytowe Cross-arm i izolatory kompozytowe kołkowe stosowane w Chinach technicznie również należą do tej kategorii. W przeciwieństwie do izolatorów kompozytowych wiszących, które są przede wszystkim zaprojektowane tak, aby wytrzymywać obciążenia rozciągające, izolatory kompozytowe słupkowe są zaprojektowane tak, aby wytrzymywać znaczne obciążenia zginające podczas pracy. W niektórych metodach instalacji izolator kompozytowy słupkowy może być również poddawany obciążeniom rozciągającym oprócz sił zginających. Kompozytowy izolator słupkowy składa się z rdzenia prętowego wyprowadzonego z żywicy epoksydowej, osłony osłony parasola i elementów mocujących na obu końcach. Ze względu na konieczność przeciwstawienia się obciążeniom zginającym, pręt rdzeniowy izolatora kompozytowego słupkowego jest zazwyczaj grubszy niż pręt izolatora kompozytowego wiszącego. Chociaż struktura osłony parasola pozostaje podobna do struktury izolatora kompozytowego wiszącego, elementy mocujące na obu końcach zaprojektowano specjalnie z myślą o wytrzymywaniu wyjątkowych naprężeń mechanicznych występujących w zastosowaniach pod izolatorem.

W procesie produkcyjnym izolatorów kompozytowych, aby zapewnić, że długoterminowe właściwości mechaniczne izolatorów kompozytowych mogą spełniać wymagania niezawodności operacyjnej, należy stosować zaciskanie. Wszystkie interfejsy wystawione na działanie powietrza muszą być poddane procesowi wulkanizacji w wysokiej temperaturze, a akcesoria metalowe muszą być poddane obróbce cieplnej.

Wsparcie mechaniczne -Izolatory wsporcze zapewniają pionowe wsparcie mechaniczne przewodnika. Izolatory kołkowe zapewniają poziome wsparcie mechaniczne, rozkładając ciężar wzdłuż poprzecznicy. Budowa i projekt - izolatory wsporcze mają jednoczęściową konstrukcję składającą się z centralnego rdzenia i wystających z niego osłon.
